0011370400 ZESTAW NAPRAWCZY SZYBKOZŁĄCZA HYDRAULICZNEGO - KOMPLET NA 2 GNIAZDA ARES, ATLES, AXION

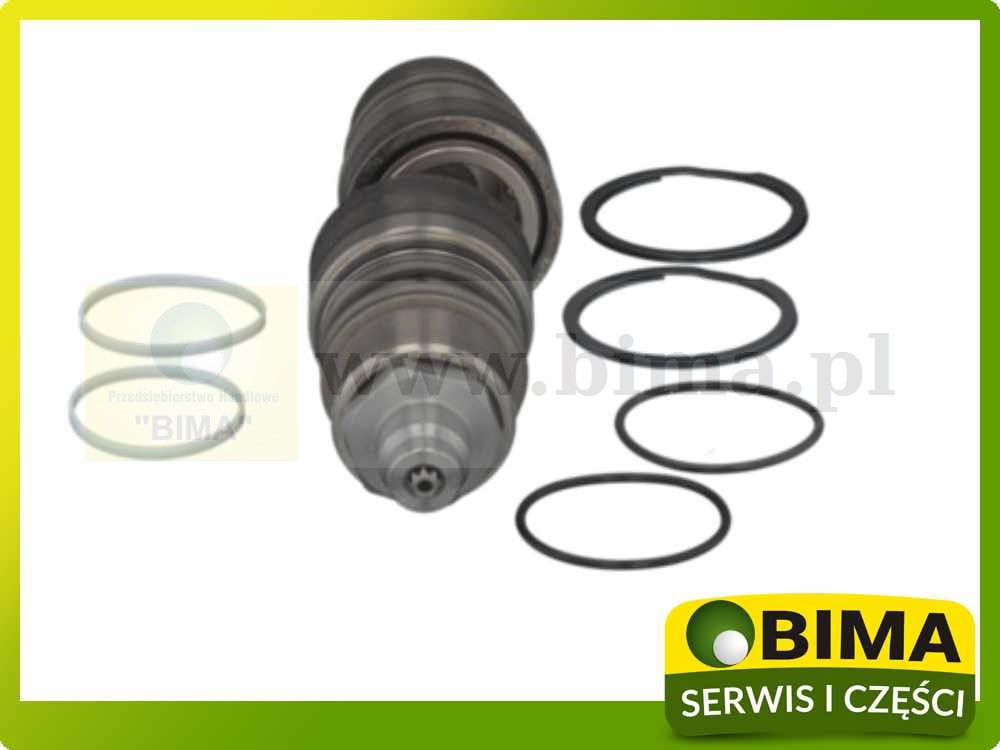

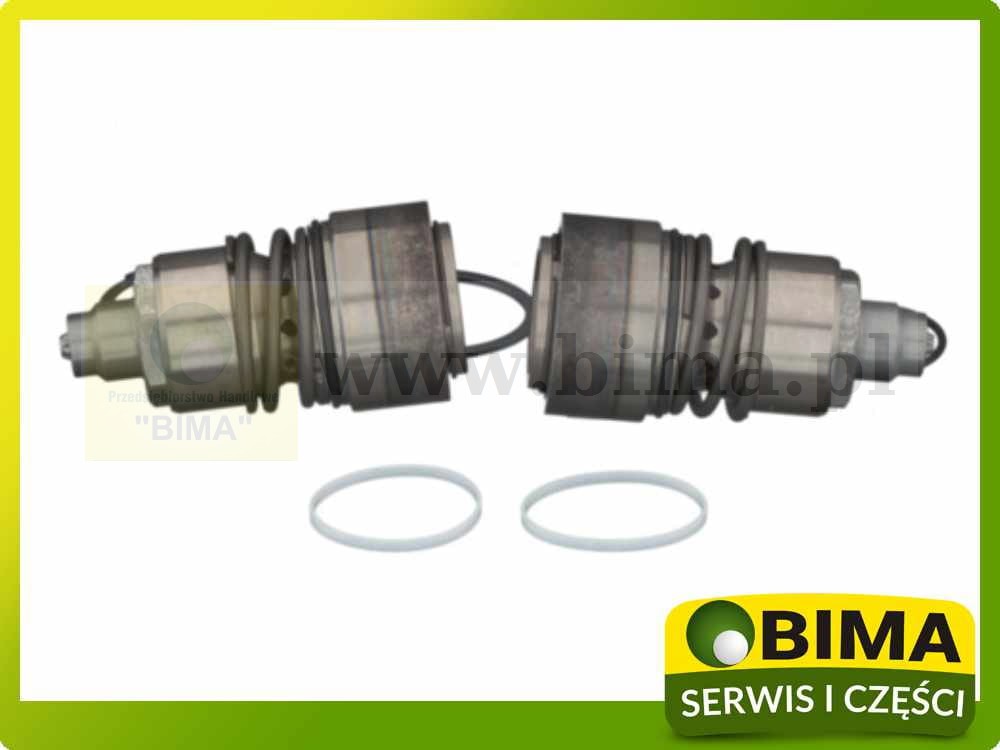

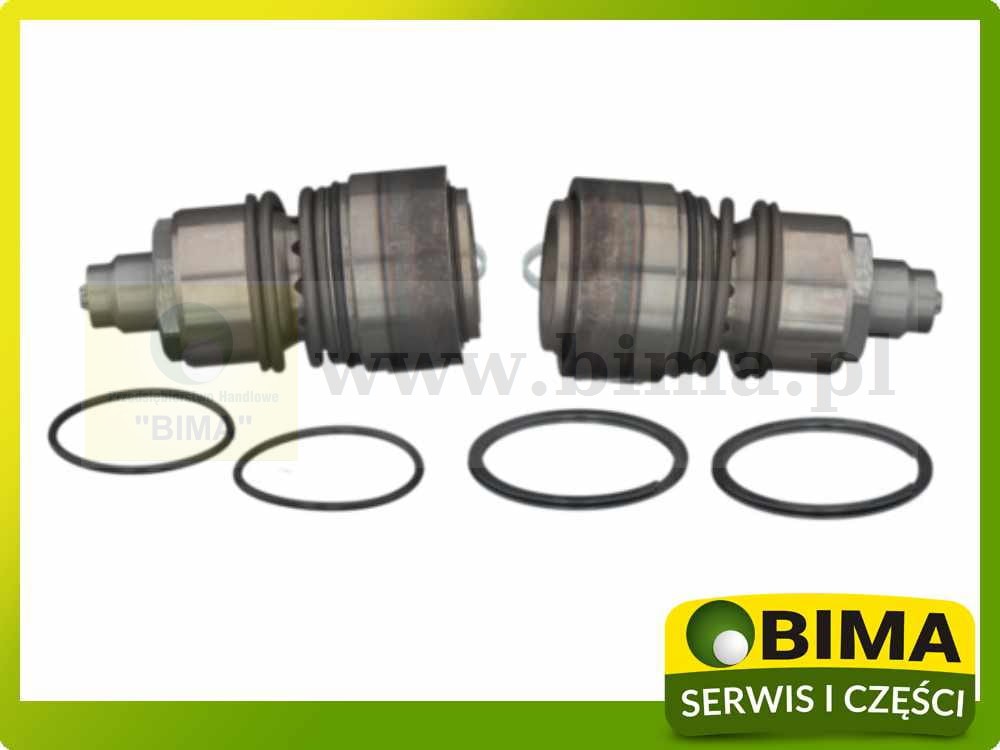

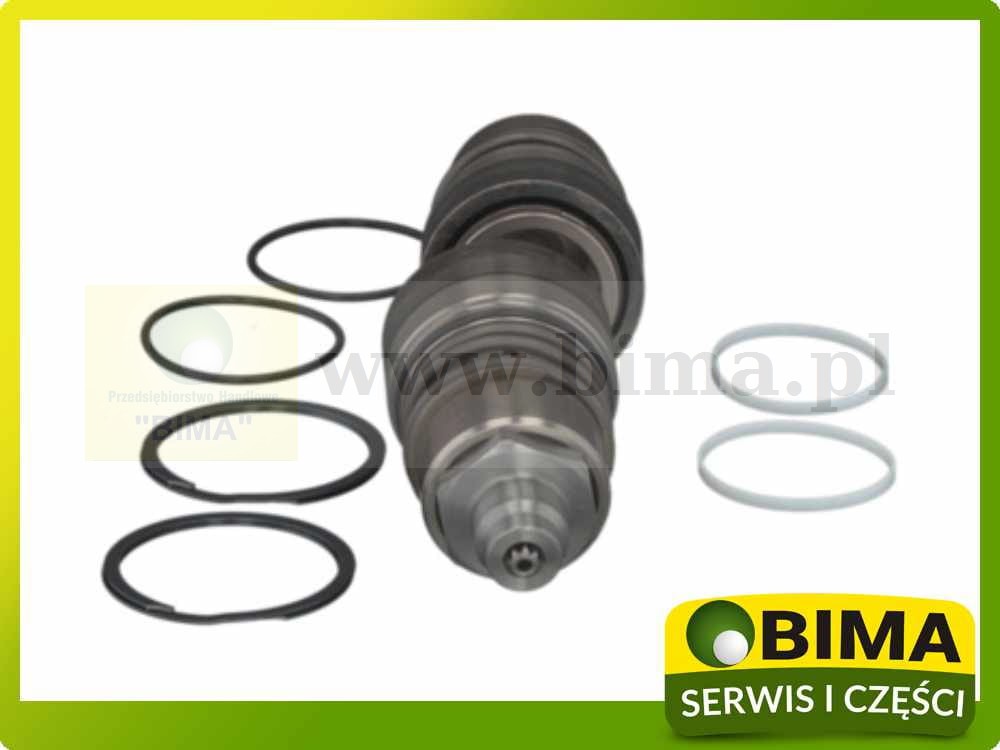

CLAAS 0011370400 – zestaw naprawczy szybkozłącza hydraulicznego ( komplet na 2 gniazda)

Zastosowanie rodzin: CLAAS ARES / ATLES / AXION (800 – I generacja).

Lokalizacja montażu: gniazda szybkozłączy hydrauliki zewnętrznej ciągnika (blok rozdzielacza/SCV przy tylnej części skrzyni/ramie; także sekcje ładowacza – jeśli wyposażone).

1) Funkcja i rola

Zestaw obejmuje elementy serwisowe do regeneracji szybkozłączy (breakaway/non-spill). Wymiana przywraca szczelność, poprawia trzymanie ciśnienia, ułatwia podłączanie przewodów i chroni układ przed ubytkiem oleju oraz zanieczyszczeniami.

2) Typowe objawy zużycia/uszkodzenia

• „Pocenie” lub wyciek oleju przy gniazdach szybkozłączy, ślady oleju na osłonach.
• Opadanie osprzętu (brak utrzymania ciśnienia), spadek siły i prędkości siłowników.
• Trudność w łączeniu/rozłączaniu przewodów (zacinanie wtyczek), kapanie po rozłączeniu.
• Wzrost temperatury oleju i częstsza praca pompy (kompensacja nieszczelności).

3) Jak zdiagnozować usterkę

• Oględziny gniazd i wkładów szybkozłączy: stan O-ringów, sprężyn, zaworków, zużycia gniazd.
• Test szczelności: podniesienie osprzętu i obserwacja tempa opadania; porównanie sekcji, zamiana portów.
• Pomiary serwisowe: ciśnienie/przepływ na wyjściach hydrauliki zewnętrznej pod obciążeniem.
• Kontrola czystości gniazda (opiłki, brud) oraz stanu przewodów i szybkozłączy po stronie maszyny.

4) Ryzyka pracy z nieszczelnym szybkozłączem

• Utrata sterowalności osprzętu – niekontrolowane opadanie stanowi zagrożenie BHP.
• Przegrzewanie oleju i przyspieszone zużycie pompy, rozdzielaczy i siłowników.
• Ryzyko zanieczyszczenia układu i środowiska (wycieki), większe koszty serwisu.

5) Korzyści z montażu sprawnego kompletu

• Pełna szczelność i stabilne ciśnienie – szybka, przewidywalna praca osprzętu.
• Łatwe łączenie/rozłączanie przewodów bez kapania; poprawiona kultura pracy hydrauliki.
• Mniejsze obciążenie pompy i zaworów, dłuższa żywotność całego układu.

6) Zastosowanie – do jakich maszyn/serii pasuje i gdzie jest montowany

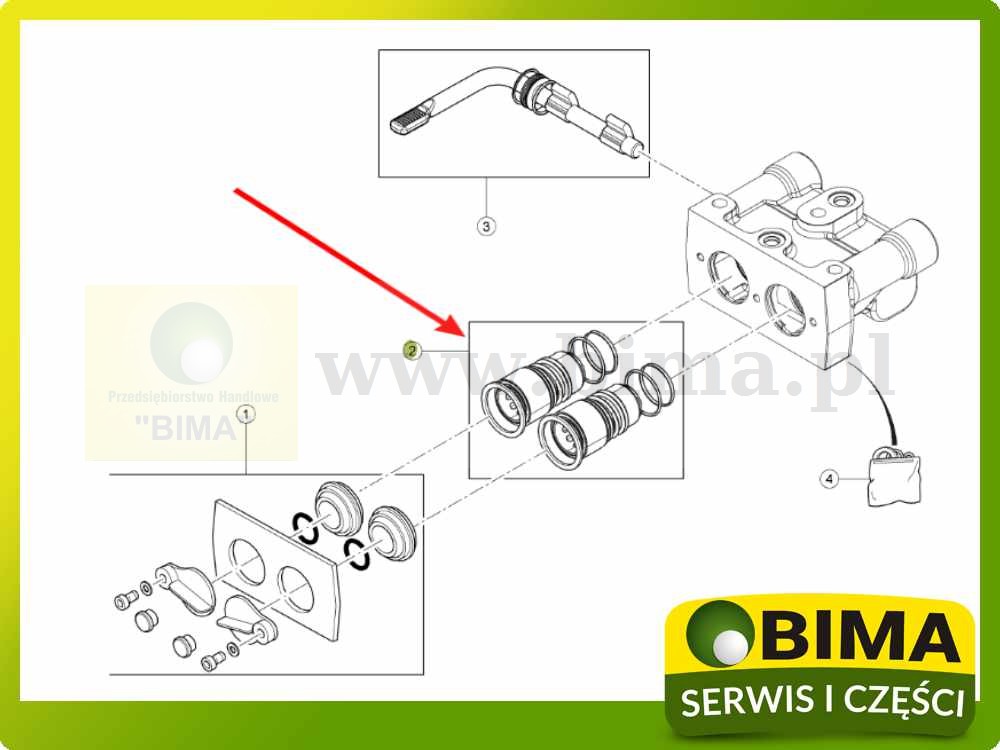

Miejsce montażu w ciągniku: zespół szybkozłączy hydrauliki zewnętrznej (tył ciągnika – blok SCV przy skrzyni/tylnym moście; w zależności od wyposażenia także przy rozdzielaczu ładowacza).

CLAAS – ciągniki (wybór serii i modeli):

• ATLES: 946 RZ, 936 RZ, 935 RZ, 926 RZ, 925 RZ, 915 RZ
• ARES – 836–816: 836 RZ, 826 RZ, 816 RZ
• ARES – 735–715: 735 RZ, 725 RZ, 720 RZ, 715 RZ
• ARES – FPS: 826 RZ FPS, 815 RZ FPS
• AXION 800 (I generacja): 850, 840, 830, 820, 810

Ważne: w zależności od rocznika i typu zastosowanych szybkozłączy (Parker/wersje), skład i numer zestawu mogą się różnić. Zawsze potwierdź po numerze VIN i w katalogu części CLAAS (Parts Doc).

Numery OEM / zamienniki równoważne

Wskazówki montażowe

• Pracuj absolutnie czysto; wymień wszystkie uszczelnienia z kompletu, nasmaruj O-ringi olejem hydraulicznym.
• Skontroluj gniazda pod kątem rys/zużycia; w razie uszkodzeń rozważ wymianę całego wkładu/gniada.
• Po montażu: odpowietrzenie, krótkie testy ciśnienia/przepływu i kontrola szczelności po rozgrzaniu.
